多芯片封裝之王：CoWoS技術發展與市場核心應用全面解析

在摩爾定律逐漸失靈的今天，單純依靠縮小晶體管尺寸來提升芯片性能已變得愈發困難且昂貴。于是，半導體行業將目光投向了“超越摩爾定律”的路徑，其中，先進封裝技術扮演了至關重要的角色。而CoWoS，正是這片新藍海中的皇冠明珠。

一、 CoWoS是什么？核心技術原理剖析

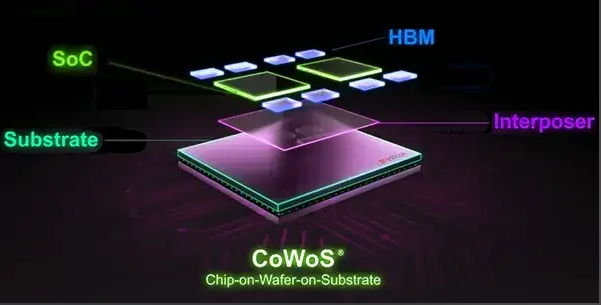

CoWoS是臺積電推出的一種2.5D先進封裝技術，其全稱為 Chip-on-Wafer-on-Substrate。

我們可以將其拆解為三個步驟來理解：

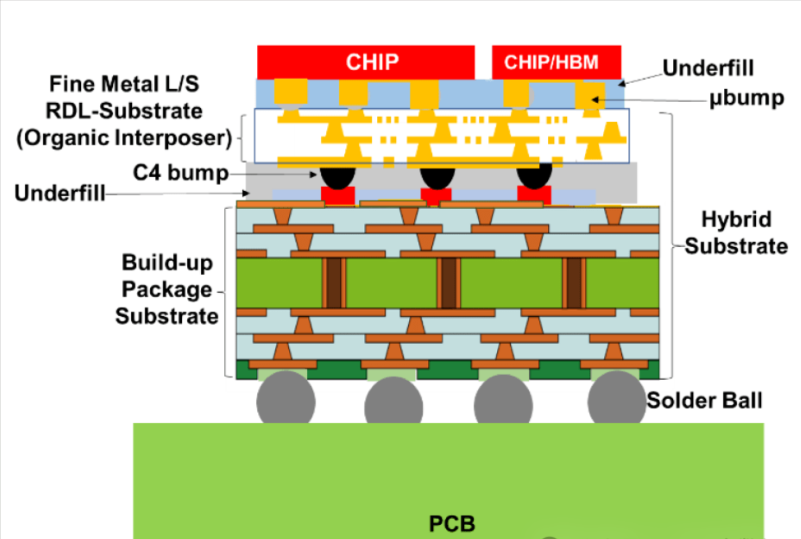

1. Chip-on-Wafer：首先，將多個預先制造好的、不同功能的芯片（稱為“小芯片”或Chiplets），通過微凸塊技術，高密度地安裝到一個硅中介層上。這個硅中介層本身是一片硅晶圓。

2. Wafer-on-Substrate：然后，將這個已經集成了多個芯片的硅中介層，像普通芯片一樣，封裝到一塊更大的常規封裝基板上。

3. 最終成型：基板再與印刷電路板連接，完成整個封裝過程。

CoWoS的核心創新在于“硅中介層”：

• 高密度互連：中介層內部有密密麻麻的硅通孔和布線層，其線路密度和帶寬遠高于傳統的有機基板。它充當一個“超級高速公路”，讓其上方的多個芯片（如CPU、GPU、HBM等）能夠以極高的速度和帶寬進行通信。

• 異質集成：允許將不同工藝節點、不同功能、甚至來自不同供應商的芯片集成在一起。例如，可以用最先進的5nm工藝制造邏輯芯片，同時用成本更優的成熟工藝制造I/O芯片，并與第三方HBM內存堆疊在一起。

形象比喻：
傳統的芯片封裝像是讓每個家庭成員（芯片）住在獨立的平房里，通過狹窄的鄉村公路（PCB走線）通信。而CoWoS則是讓所有家庭成員住進一棟配備了高速電梯和內部走廊的摩天大樓（硅中介層） 里，成員間的溝通效率極高，而這棟大樓再作為一個整體坐落在社區（基板）中。

二、 CoWoS的技術演進路線圖

臺積電自2012年推出第一代CoWoS以來，持續對其進行迭代升級，主要圍繞增大中介層面積、提升互連密度、降低成本三個方向。

下一代方向：

• 更大尺寸：挑戰半導體制造極限，制造超過標線尺寸（~1700mm2）的“超大中介層”。

• 光學互連：在未來，可能在中介層中集成光波導，用光信號代替電信號，實現更高帶寬和更低功耗。

三、 市場核心應用全面解析

CoWoS技術并非適用于所有芯片，其高昂的成本決定了它主要用于那些對算力、帶寬、能效有極致要求的“金字塔頂端”應用。

1. 人工智能與高性能計算 - 最核心的驅動力

• 應用場景：AI訓練與推理、大型語言模型、科學計算、氣候模擬等。

• 為何需要CoWoS：現代的AI加速器（如NVIDIA H100/B200）需要將龐大的GPU核心與海量的HBM內存緊密耦合。HBM提供高達TB/s級別的帶寬，只有CoWoS的中介層才能滿足這種極致的帶寬需求，同時將整個系統做小，降低通信延遲和功耗。

• 市場地位：這是CoWoS當前最大、最核心的市場，幾乎所有的頂級AI芯片都依賴于CoWoS技術。

2. 高端網絡與數據中心

• 應用場景：數據中心交換芯片、智能網卡、DPU。

• 為何需要CoWoS：隨著數據速率向800G、1.6T邁進，交換芯片需要極高的內部數據吞吐量。通過CoWoS集成多個核心、高速SerDes和HBM，可以打造出性能怪獸級的網絡芯片，滿足超大規模數據中心的需求。

3. 高端FPGA

• 應用場景：通信加速、軍事航天、原型驗證。

• 為何需要CoWoS：這是CoWoS技術的“起源地”。高端FPGA通過集成多個FPGA邏輯單元、高速收發器和HBM，實現了前所未有的靈活性和性能，可用于最復雜的硬件加速任務。

4. 異構計算與Chiplet生態系統

• 應用場景：未來通用CPU、SoC。

• 為何需要CoWoS：隨著Chiplet（小芯片）理念的普及，像AMD的EPYC系列服務器CPU已經通過類似2.5D技術（但其采用成本更低的TSV-less技術）集成多個計算芯粒。CoWoS-L等更經濟的變體，為未來將CPU、GPU、NPU、IO芯粒等“混搭”集成提供了理想平臺，是實現“量身定制”芯片的關鍵。

四、 市場格局、挑戰與未來展望

1. 市場格局

• 領導者：臺積電在CoWoS領域擁有絕對的技術和市場領先地位，是其先進封裝業務的“壓艙石”。

• 競爭者：英特爾力推其2.5D EMIB和3D Foveros技術；三星電子有I-Cube、H-Cube和X-Cube；AMD等芯片設計公司也在推動相關標準和替代方案。

• 關鍵瓶頸：產能。由于AI芯片需求爆炸式增長，CoWoS產能成為全球半導體供應鏈的“瓶頸”。臺積電正在積極擴產，但產能完全釋放仍需時間。

2. 主要挑戰

• 成本高昂：硅中介層的制造、TSV工藝等都增加了額外的成本，僅適用于高端市場。

• 熱管理難題：將多個高功耗芯片緊密集成，產生巨大的熱量密度，對散熱方案提出了極致挑戰。

• 設計與測試復雜：3D/2.5D設計需要全新的EDA工具和設計流程，測試也變得異常復雜。

• 良率問題：多個芯片集成，總良率是各個芯片良率的乘積，對單個芯片的良率要求極高。

3. 未來展望

• 與3D IC融合：未來的方向是“CoWoS + SoIC”，即在2.5D集成的基礎上，進一步進行3D堆疊，實現更極致的性能與能效。

• 產能擴張與成本優化：隨著技術成熟和規模效應，CoWoS的成本有望逐步下降，應用范圍將從超高端向高端滲透。

• 推動Chiplet標準化：CoWoS的成功將極大地促進UCIe等Chiplet互連標準的普及，形成一個繁榮的Chiplet生態系統。

總結

CoWoS已從一項前沿技術，發展成為驅動AI革命和高性能計算進步的基石性工藝。它完美地體現了“異質集成”與“超越摩爾”的核心理念，通過系統級創新，在晶體管微縮之外開辟了新的性能增長路徑。盡管面臨成本、熱管理和產能的挑戰，但隨著技術的不斷演進和市場的持續需求，CoWoS及其衍生技術必將在未來的算力時代扮演更加核心的角色，成為高端芯片不可或缺的“賦能平臺”。

多芯片封裝CoWoS技術清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
