光模塊的微組裝和封裝技術正朝著更高密度、更高速度和更低功耗的方向發展，以滿足AI數據中心等應用對高速率的需求。其核心在于精密的光電芯片封裝與高效的光路耦合。

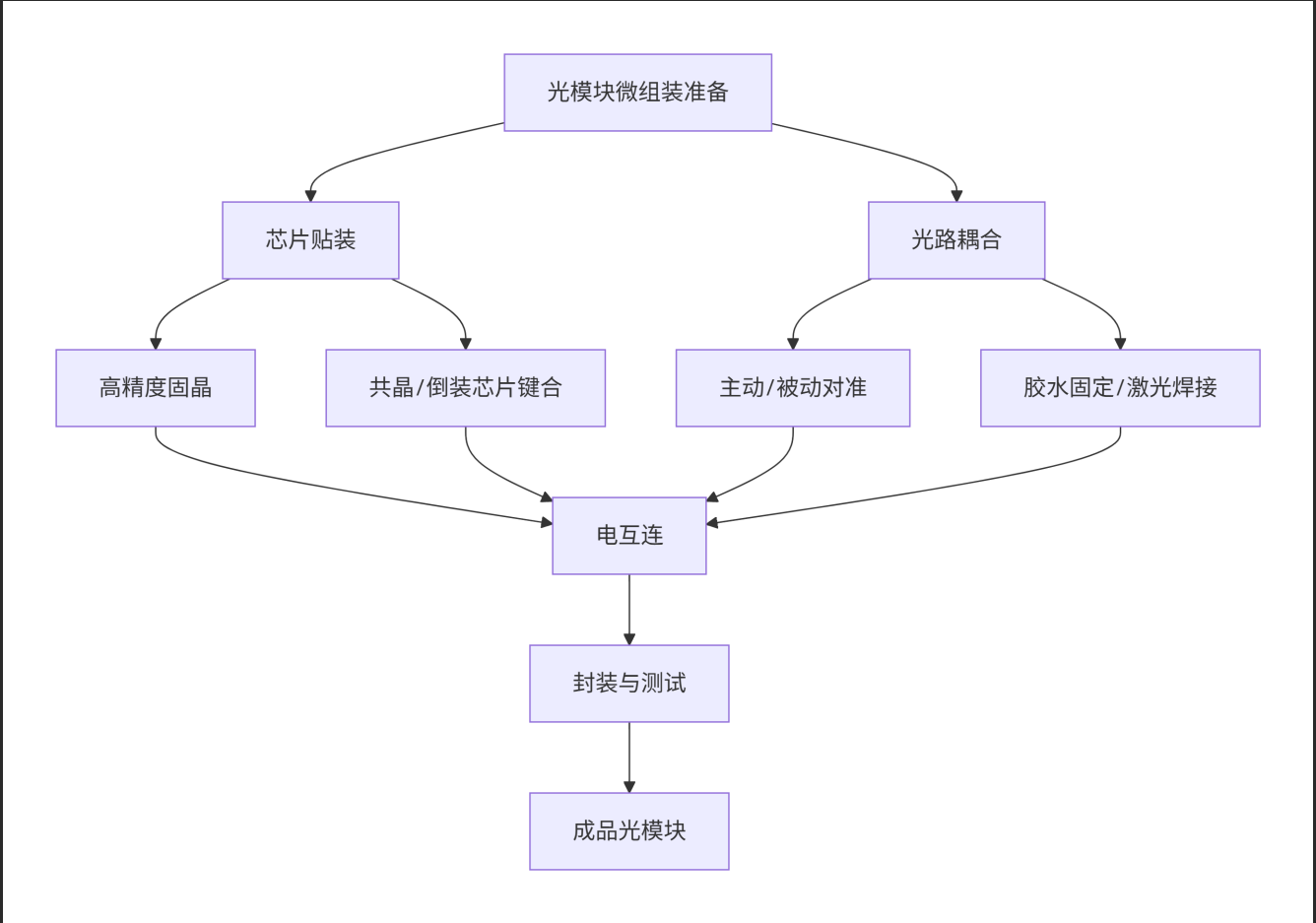

下面這張流程圖梳理了光模塊微組裝的核心工藝流程，幫助你對其有個整體認識。

核心微組裝工藝流程

光模塊的微組裝，是將微小的光、電芯片精確“搭建”成模塊的過程。

• 芯片貼裝：這是組裝的第一步，核心是將激光器、調制器、探測器等光電器件精準地固定到基板或管座上。貼裝精度和導熱性是關鍵技術指標。目前，共晶貼片因良好的導熱和可靠性成為主流。同時，MRSI等公司推出的高速高精度固晶機，能實現低于1μm的貼片精度，以滿足高速光模塊的多芯片、高密度集成需求。

• 光路耦合：這是光模塊組裝中技術難度最高、最影響性能的環節之一，目標是讓光在芯片與光纖之間高效傳輸。當前主要通過高精度自動化設備（如MRSI-A-L全自動耦合系統）實現納米級精度的對準與固定。為了提升耦合效率并簡化工藝，行業也傾向于采用透鏡陣列等組件來優化光路。

• 電互連與板級裝配：實現芯片與電路板之間的電氣連接。除了傳統的引線鍵合，倒裝芯片鍵合技術能實現更高密度的互連。在板級裝配方面，一些新的結構設計（如英飛光創的專利）通過非直線裝配槽和點膠工藝，簡化了光器件與PCB板的組裝，提升了效率。

?? 前沿封裝技術趨勢

為滿足1.6T及更高速率光模塊的需求，封裝技術也在快速演進，呈現出從傳統分立式向晶圓級、異構化和共封裝發展的趨勢。

• 硅光技術：通過半導體工藝在硅芯片上集成光路，是實現高速、高集成度、低成本光模塊的關鍵路徑。中際旭創的1.6T光模塊就同時布局了硅光和傳統EML兩種方案。

• CPO與LPO新架構：

• CPO：將光引擎與交換芯片等ASIC在板上甚至封裝內緊密集成，能大幅縮短電互連距離，降低功耗。晶方科技與中際旭創合作的方案，通過TSV等技術將光引擎與GPU/CPU共封裝，宣稱功耗可降低40%以上。

• LPO：簡化或去除光模塊中的DSP芯片，旨在降低模塊的功耗和延遲。

• 2.5D/3D異構集成與先進工藝：通過TSV、微轉印等技術，將不同工藝制程的芯片（如硅光芯片、電芯片、存儲芯片）在垂直方向上進行高密度集成。盛合晶微的專利就描述了一種集成邏輯、存儲和光模塊的3D堆疊封裝結構，能有效縮小面積，減少傳輸功耗。

• 材料與工藝創新：

• 晶圓級封裝：在晶圓級別直接進行光學元件的制造和封裝，是提升規模效應和一致性的重要方向。

• 玻璃基板：晶方科技將玻璃基集成無源器件技術用于射頻等領域，以解決硅基在高頻特性上的不足。

?? 不同場景的技術選擇

了解技術趨勢后，在實際應用中如何選擇呢？

• AI數據中心：是800G/1.6T光模塊的主要驅動力，對帶寬和功耗極其敏感。硅光方案和CPO/LPO等新型架構在這里優勢明顯。OSFP封裝因散熱更好，更適合AI集群。

• 傳統數據中心：在400G/800G升級中，QSFP-DD800封裝因兼容性和成本優勢，成為高密度部署的主流選擇之一。

• 其他前沿領域：多芯光纖（MCF）及相關光組件被認為是突破單模光纖容量極限的未來方向之一，為下一代超高速互連做準備。

?? 未來展望

光模塊封裝技術仍在快速迭代，未來有以下幾個關注點：

• 速率持續攀升：封裝技術將持續向晶圓級、異構化和三維集成方向演進，以支持3.2T及更高速率光模塊。

• 設備要求升級：封裝設備需在精度、效率與工藝靈活性方面實現協同突破。

• 供應鏈與自主可控：產業鏈上下游的協同創新至關重要。國內如獵奇智能等公司也在積極推動高精度耦合、共晶貼片等核心封裝設備的國產替代。

希望以上解析能幫助你更深入地理解光模塊的微組裝與封裝技術。如果你對某個特定類型的光模塊（如用于AI訓練的1.6T模塊）或其具體應用場景更感興趣，我可以提供更有針對性的介紹。

光模塊封裝清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
