我們將分兩部分對汽車電子電控系統（ECU）進行全面解析，并深入探討其電路板焊后殘留物清洗不干凈的嚴重影響。

第一部分：汽車電子電控系統（ECU）全解析

1. ECU是什么？

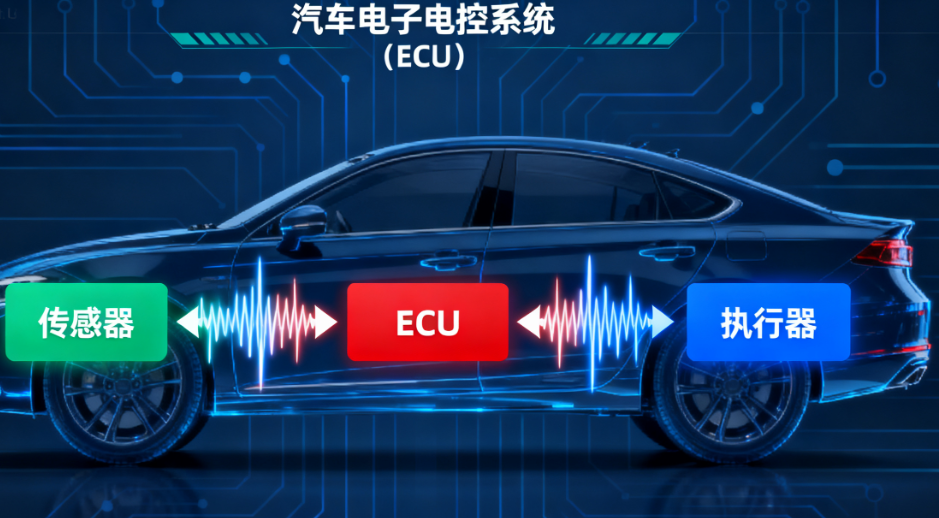

ECU，全稱電子控制單元，是現代汽車的“大腦”。它是一個嵌入式系統，通過內置的微處理器和軟件程序，對傳感器輸入的信號進行處理，然后驅動執行器完成特定任務，從而精確控制汽車的某個子系統。

簡單來說，ECU就是一個專用的微型計算機。

2. ECU的核心組成部分

一塊ECU電路板通常包含以下核心部件：

• 主控芯片：

• 微控制器： 這是ECU的核心，包含CPU、存儲器（ROM、RAM、EEPROM）和輸入/輸出接口。汽車級MCU要求極高的可靠性、寬溫工作范圍和抗干擾能力。

• 數字信號處理器： 在一些對實時計算要求高的ECU中，用于快速處理復雜的數學運算。

• 電源管理電路：

• 將汽車蓄電池提供的12V/24V不穩定電壓，轉換為ECU內部各種芯片所需的不同穩定電壓。

• 通信接口：

• CAN控制器/收發器： 這是汽車網絡的骨干，使ECU能夠與其他ECU（如發動機ECU、變速箱ECU）進行數據交換。

• LIN收發器： 用于低速、低成本的控制應用，如車窗、雨刷。

• FlexRay： 用于高實時性要求的系統，如線控系統。

• 以太網： 用于高速數據傳輸，如高級駕駛輔助系統和車載信息娛樂系統。

• 輸入接口（前端）：

• 模擬信號調理電路： 處理來自模擬傳感器的信號，如節氣門位置傳感器、冷卻液溫度傳感器。包括信號放大、濾波和模數轉換。

• 數字信號輸入電路： 處理來自開關或數字傳感器的信號，如霍爾效應傳感器。

• 輸出接口（后端）：

• 功率驅動電路： 由功率晶體管或智能功率芯片組成，用于驅動大電流負載，如噴油器、點火線圈、繼電器、電機。

• 存儲器：

• 程序存儲器： 存儲控制軟件和標定數據。

• 數據存儲器： 存儲臨時數據和故障碼。

3. ECU的工作流程

1. 信號采集： 傳感器監測發動機溫度、轉速、氧含量、油門位置等物理參數，并將其轉換為電信號。

2. 信號處理與A/D轉換： 輸入電路對信號進行調理（去噪、放大），并將模擬信號轉換為數字信號，供微控制器讀取。

3. 數據處理與決策： 微控制器執行預存的軟件程序，將輸入的實時數據與內部存儲的“理想模型”（MAP圖）進行比較和計算。

4. 輸出驅動： 根據計算結果，微控制器發出指令，通過輸出驅動電路控制執行器動作（如精確控制噴油脈寬、點火正時）。

5. 通信與診斷： 通過CAN總線與其他ECU共享信息，并實時監測系統狀態，發現異常時存儲故障碼并點亮故障燈。

4. 汽車中常見的ECU類型

現代汽車可能擁有上百個ECU，常見的包括：

• 發動機控制模塊（ECM/PCM）： 最核心的ECU，控制燃油噴射、點火、排放等。

• 變速箱控制模塊（TCM）： 控制自動變速箱的換擋邏輯。

• 防抱死制動系統（ABS）控制模塊： 控制剎車防抱死。

• 車身控制模塊（BCM）： 控制車身功能，如燈光、門窗、雨刷。

• 安全氣囊控制單元（ACU）： 控制安全氣囊的觸發。

• 電子穩定程序（ESP）控制單元： 控制車輛動態穩定性。

第二部分：ECU電路板焊后殘留物清洗不干凈的影響

在ECU的制造過程中，焊接（尤其是波峰焊和回流焊）后，電路板上會殘留助焊劑、錫珠、灰塵等污染物。徹底的清洗是保證其長期可靠性的關鍵工序。如果清洗不干凈，將導致災難性后果。

1. 殘留物的主要成分

• 松香： 傳統助焊劑的主要成分，本身是絕緣體，但受潮和加熱后會變質。

• 活化劑： 通常是酸性或鹵化物，用于去除金屬氧化物，促進焊接。它們是導致電化學問題的元兇。

• 溶劑： 承載固體成分。

• 其他添加劑。

2. 清洗不干凈的嚴重影響

這些影響通常是漸進和潛伏的，在車輛使用一段時間后才爆發。

1. 電化學遷移與枝晶生長

• 機理： 殘留的活化劑（離子性污染物）在潮濕環境下會電離，形成電解質。當電路板通電時，在兩個具有電位差的導體之間，金屬離子（如銅、錫）會通過電解質遷移，并在陰極析出，形成樹枝狀的金屬結晶，即“枝晶”。

• 后果：

• 短路： 枝晶會橋接兩個原本絕緣的線路，導致局部短路，燒毀元件或使ECU功能紊亂。

• 漏電流： 即使未形成完全短路，也會產生顯著的漏電流，消耗電能并導致信號異常。

2. 腐蝕

• 機理： 殘留的酸性活化劑會持續腐蝕電路板上的銅走線、焊盤和元件引腳。

• 后果：

• 線路開路： 細小的銅線被腐蝕斷，導致電路斷路。

• 焊點失效： 焊點強度下降，變得脆弱，在振動或熱脹冷縮下容易開裂。

• 接觸不良： 連接器引腳被腐蝕，導致接觸電阻增大，信號失真。

3. 漏電與絕緣電阻下降

• 機理： 即使是非活性的松香殘留物，在吸潮后也會在電路板表面形成一層導電薄膜，降低表面絕緣電阻。

• 后果：

• 信號失真： 高頻或高阻抗電路對漏電極其敏感，會導致傳感器讀數不準、通信錯誤。

• 誤動作： 微弱的漏電流可能被誤讀為有效信號，導致ECU做出錯誤判斷。

4. 熱管理與長期可靠性問題

• 機理： 板上的污染物會阻礙散熱，導致局部熱點。同時，污染物在長期高溫下會固化、碳化，變得更難清除，并可能產生新的化學物質。

• 后果：

• 元件過熱： 功率器件因散熱不良而過早老化或損壞。

• 性能衰減： 整個系統的長期可靠性大打折扣。

5. 三防漆涂覆不良

• 機理： 為了保證在惡劣的汽車環境下工作，ECU電路板通常會噴涂三防漆進行保護。如果板面有殘留物，三防漆將無法有效附著。

• 后果：

• 附著力差： 三防漆會起泡、剝離，失去保護作用。

• 保護失效： 水分和污染物會從涂層缺陷處侵入，加速上述所有問題的發生。

總結

對于汽車ECU這種高可靠性要求的產品，“清潔度就是可靠性”。焊后清洗絕非一個可有可無的步驟，而是確保其在長達10-15年的生命周期內，面對振動、高低溫、潮濕等嚴酷環境仍能穩定工作的生命線。清洗不干凈帶來的電化學遷移、腐蝕和漏電問題是導致ECU早期失效和神秘故障的主要原因之一，會給主機廠和供應商帶來巨大的保修成本和品牌聲譽損失。因此，采用合適的清洗工藝（如水基清洗、超聲清洗）并進行嚴格的清潔度檢測，是ECU制造過程中不可或缺的環節。
